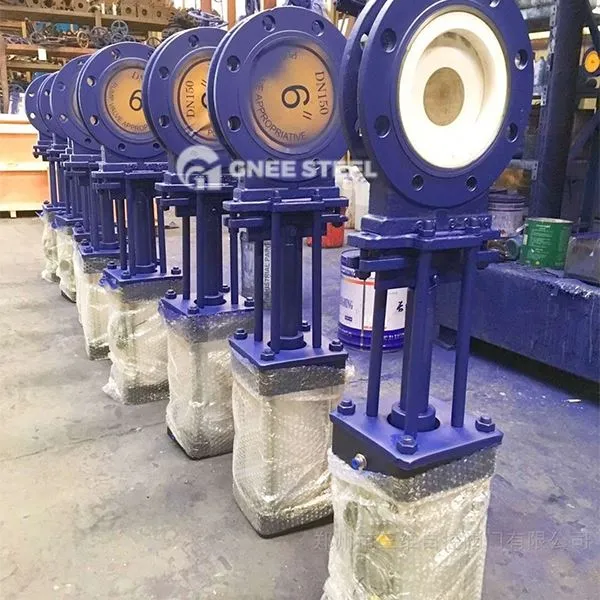

Pnevmatik darvoza tavsifi
Pnevmatik darvoza klapanlari siqilgan havodan quvvat manbai sifatida ishlatadigan klapanlardir. Valve novda darvoza vertikal ko'tarilishiga erishish uchun silindr tomonidan boshqariladi. Ular gaz quvuri medialarini to'liq ochish yoki to'liq yopish uchun ishlatiladi va oqimlarni boshqarish uchun ishlatilmaydi. Muhrlarning ikki turi mavjud:
O'z-o'zidan muhrlash: Darvoza vaner o'rindig'iga qarab, muhrlash (masalan, past bosimli holatlar kabi).
Majburiy muhrlash: Yon yopilganda tashqi kuch (masalan, silindr vrach), yuqori bosim yoki yuqori talablarni yuqori talablarni muhrlash stsenariysi uchun mos keladigan darvoza va valfli o'rindiqni bosish kerak.
Yadro tuzilishi va turi
Oddiy tarkibiy dizayn:
Parallel ikki eshik: Ikkita darvoza oldindan bosilib, plomba moddalari yoki silindrlar tomonidan yopishqoqlikni oldini olish uchun va konferentsiyani kuchaytirish uchun yopishadi.
Bufer mexanizmi: ba'zi modellar (masalan, z644h) yaqinlashishni kamaytirish va muhrlangan sirtning hayotini uzaytirish uchun ikki qavatli silindrlar yoki bufer qurilmalaridan foydalaning.
Sirt materiallarini muhrlash: qattiq muhrlar (kesish qotishmalari yoki keramiklari) toza suyuqliklar uchun ishlatiladi (ptfe) toza suyuqliklar uchun ishlatiladi.
Asosiy turlari:
| Tur | O'ziga xos xususiyat | Arizalar |
|---|---|---|
| Pnevmatik parallel dona Diskali Diskli Discar | Jammni oldini olish uchun tamponent mexanizmiga qarshi turish uchun dizayn dizayni | Neft, kimyoviy, pashsha Tizim |
| Pnevmatik tekis darvoza valf | Oqim kanali teng diametrli bo'lib, bosim pasayishi kichik va to'liq ochilgan / to'liq yopiq operatsiya barqarordir | Suv, bug ', moy va boshqalar uchun o'rtacha va past bosim quvurlari. |
| Pnevmatik kesilgan darvoza valvan | Majburiy muhrlash tuzilishi, yuqori bosimga chidamlilik (0 MPA) | Farmatsevtika va quvvat sohasi nazoratni boshlaydi va to'xtatadi |
Pnevmatik darvoza klapanlari spetsifikatsiyalanishi
|
buyum |
klapan |
|
Ariza |
Elektr stantsiyasi, dengiz, kimyo, qurish, transport |
|
Port hajmi |
DN 15- DN200 |
|
Kafolat |
2 yil |
|
Kelib chiqishi |
Xitoy |
|
Genan |
|
|
Model raqami |
GVC001 |
|
Kuch |
Qo'llanma, elektr, pnevmatik, gidravlik |
|
OAV harorati |
Yuqori harorat, past harorat, o'rtacha harorat, normal harorat |
|
Tuzilish |
Darvoza |
|
Ommaviy axborot vositalari |
Neft, suv, gaz, lok, kislota |
|
Shaxsiylashtirilgan qo'llab-quvvatlash |
OMM, ODM, OBM |
Pnevmatik darvoza klapanlari
Qo'llash mumkin:
Energetika sanoati: qayta ishlash zavodlarida xom neft quvurlari, issiqlik elektr stantsiyalarida bug 'tizimlari (harorat qarshiligi 350 darajadan kam).
Sanoat tizimlari: tsement zavodlarida changni boshqarish, kanalizatsiya tozalash korxonalarida atala o'chish.
Maxsus ish sharoitlari: yonilg'ilanadigan va portlash muhiti (masalan, ATEX standartlari kabi) talab qiladigan yonadigan va portlovchi muhit.
Tanlash uchun asosiy ballar:
O'rta xususiyatlar: zarrachalar orasida qattiq muhrlar (volfram karberi / keramika) va toza suyuqliklar uchun ptfe yumshoq muhrlarni tanlang.
Bosim darajasi: yuqori bosimli sharoitlar uchun (1,6mpa dan katta yoki teng), majburiy muhrlar afzal va past bosim uchun, o'z-o'zini muhrlaydigan inshootlarni tanlab olish mumkin.
Drayv konfiguratsiyasi: yuqori chastotali ishlash uchun, pnevmatik ikki marta harakatlanuvchi aktuator tavsiya etiladi, ular tezkor ochilish va yopilishni qo'llab-quvvatlaydilar (3 soniyadan kam).
