Burchakni to'xtatuvchi klapan poyasining harakat shakllariga ko'taruvchi novda turi (klapan poyasi ko'tariladi va tushadi, qo'l g'ildiragi ko'tarilmaydi va tushmaydi) va ko'taruvchi va aylanadigan novda turi (qo'l g'ildiragi va klapan poyasi aylanadi va birga ko'tariladi va gayka vana tanasiga o'rnatiladi).
| Ism | Burchak globus nazorat valfi |
| Hajmi | 1/2"~18"; DN15~DN450 |
| Oddiy bosim | Sinf 150/300/600;PN16/PN25/PN40/PN64/PN100 |
| Dizayn standarti | BS1873, ASME B16.34; DIN3356, EN13709 |
| Belgilangan | MSS SP-25 |
| Oxirgi gardish | ANSI B 16.5, ASME B16.47; EN1092,DIN2543~DIN2547,AS2129 |
| Yuzma-yuz | ANSI B 16.10, API 6D; DIN3202,EN558-1,EN12982,ISO 5752 |
| Sinov standarti | API598, API 6D; DIN3230, EN12266, ISO 5208 |
| Tegishli harorat | -29~425 daraja |
| O'rta | Toza suv, kanalizatsiya, havo, bug ', oziq-ovqat, dori-darmon, yog'lar, gidroksidi, tuz va boshqalar. |
Burchakli o'rindiqli globus vana qismi materiali
| QISM NOMI | MATERIAL |
| TANI | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| SEAT | Alu bronza / AISI 420 |
| STEM | AISI 420 / MS58 |
| INDICATOR | ST37 |
| BONNET | GG25/GGG40.3/GS-C25/RG5-10/CF8/CF8M |
| DISK | RG5/AISI 420 |
| QO'SHMA | KLINGRIT |
| VIRANDA | AISI 304 |
| QADOQLASH | GRAFIT |
| BEZ | GGG40.3 |
| T BOLT | 6.8 CHET |
| BOLT | 8.8 CHET |
| QO'L CHARKI | GG25 |
| Yong'oq va yuvish | PO‘L |
Globus vana burchagi turi o'lchami jadvali
| DN | ØD | Øk | Øg | L | b | ØR | H | STROK | Odxn | KG |
| 15 | 95 | 65 | 45 | 90 | 14 | 110 | 190 | 9 | 14x4 | 4,85 |
| 20 | 105 | 75 | 58 | 95 | 16 | 110 | 190 | 9 | 14x4 | 5,5 |
| 25 | 115 | 85 | 68 | 100 | 16 | 110 | 200 | 12 | 14x4 | 6,5 |
| 32 | 140 | 100 | 78 | 105 | 18 | 140 | 200 | 13 | 18x4 | 8,25 |
| 40 | 150 | 110 | 88 | 115 | 18 | 140 | 230 | 15 | 18x4 | 10,5 |
| 50 | 165 | 125 | 102 | 125 | 20 | 160 | 235 | 20 | 18x4 | 13,5 |
| 65 | 185 | 145 | 122 | 145 | 20 | 160 | 260 | 22 | 18x4 | 18 |
| 80 | 200 | 160 | 138 | 155 | 22 | 200 | 280 | 25 | 18x8 | 23 |
| 100 | 220 | 180 | 158 | 175 | 24 | 220 | 330 | 30 | 18x8 | 36 |
| 125 | 250 | 210 | 188 | 200 | 26 | 250 | 340 | 34 | 18x8 | 54 |
| 150 | 285 | 240 | 212 | 225 | 26 | 300 | 405 | 42 | 22x8 | 72 |
| 200 | 340 | 295 | 268 | 275 | 30 | 400 | 440 | 55 | 22x12 | 116 |
| 250 | 405 | 355 | 320 | 325 | 32 | 500 | 510 | 65 | 26x12 | 169 |
| 300 | 460 | 410 | 370 | 375 | 32 | 500 | 575 | 78 | 26x12 | 240 |
| 350 | 520 | 470 | 430 | 425 | 36 | 500 | 775 | 100 | 26x16 | 325 |
| 400 | 580 | 525 | 482 | 475 | 38 | 500 | 840 | 115 | 29,5x16 | 394 |

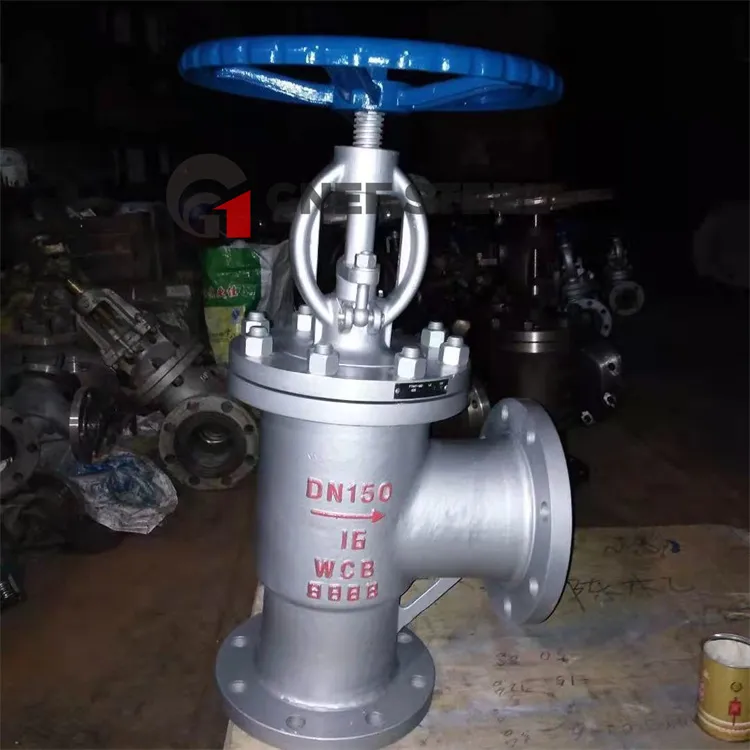

Burchakli globus klapan


GNEE Valve jamoasi
