Qozon globusini valf tavsifi
Qozonxona globus valfi qozon tizimlari uchun mo'ljallangan pankoflik valve. Bu valp-diskni majburiy muhrlash orqali o'rtadagi (suv, bug 'va hk )ning ochilishi va yopilishi va bosimini boshqarish, oqishni boshqarish va bosim o'tkazilishini tushunadi.
Uning asosiy vazifalari quyidagilardan iborat:
To'liq ochiq \/ to'liq yopilgan o'chirish: majburiy muhrli valve disklari to'liq o'rtacha blokirovkaga erishish uchun klapanni bog'laydi;
Yaxshi sozlash: Valve diskini ochish o'rta oqim va bosimni boshqarish uchun Valvli poyani ko'tarish bilan sozlanadi;
Xavfsizlikni oldini olish uchun orqa oqimining oldini olish: Tarmoqli oqim dizayni o'rtacha orqa oqim natijasida kelib chiqadigan tizimning etishmovchiligidan qochadi.
Asosiy tarkibiy xususiyatlar
Oqim yo'nalishi dizayni optimallashtirish
Asosan "past va yuqori darajada" oqim yo'nalishini (Ijobiy tuzilma), valplekislikning pastki qismida va muhrlash o'rtadagi tambag'allikni kamaytirganda kengaytiriladi.
Eroziya bardoshli muhrlash strukti
Valve o'rindiqi muhrlash yuzasi: Yuqori haroratga chidamli va granulik o'rtacha eroziyalarga chidamli va ishbilarmonlik 3 martadan oshadi;
Valve disk qo'llanmasi: To'lanma konusining pastki valvanining pastki valve-disk tuzilishi vositaning oqimini ko'rsatadi va nopok sirtni nopok eritmaning eshigini pasaytiradi.
Yuqori kuchli valf
Po'latning qotishmasi (masalan, ASTM A217 WC9) yuqori harorat va yuqori bosimli sharoitlar uchun ishlatiladi (masalan, PN140 \/ 570 daraja, uglerod po'lat) va uglerod po'latlari (masalan, WCB) oddiy shartlar uchun ishlatiladi.

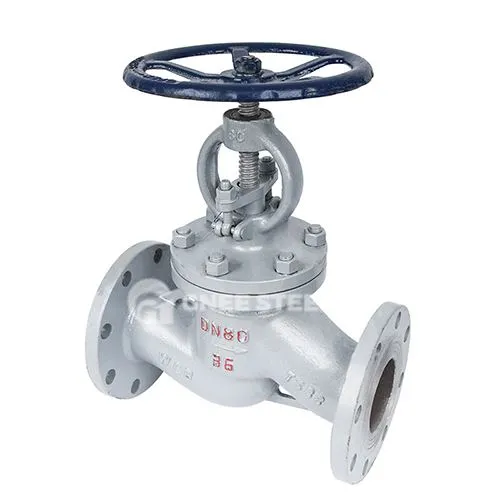

Qozon globusi valfi
| Qismlar | Oddiy materiallar | Oddiy talablar |
|---|---|---|
| Valf tanasi | WCB Carbon po'latlari, WC9 qotishma po'lat | Nominal diametri: DN 10- Dn300 |
| Sirtni muhrlash | Stellit qotishmasi (EREW) | Nominal siquv: pn 16- pn420 |
| Valve | 38Croala Nitring po'lat | Qo'llanishi mumkin bo'lgan harorat: -40 ~ +570 ilmiy darajasi |
| Ulanish usuli | Flane (RF \/ RTJ), Butt payvandlash (bw) | Drayv rejimi: Qo'lda \/ elektr |
Qozon globusi valfi
Qozonxona globalining afzalliklari klapan
Ikkita muhr dizayni
Qo'ng'iroqlar + kompozit muhrlash strukturasi, hatto siz aytmagan holda qadoqlash yadro elektr energiyasini muhrlash standartlariga javob beradigan vositalardan qochishning oldini olish mumkin.
Muhrlash yuzasi yuqori haroratga chidamli va zarracha eroziya (570 darajadan kam) va zarracha eroziyasi va xizmat muddati 3 martadan oshadi.
Bosim va harorat qarshiligi
Materiallar PN420 va 570 daraja bosimga chidamliligi va 570 daraja bosimga chidamliligi va yuqori haroratning yuqori qismiga chidamlilik va yuqori haroratning chidamliligi 2 baravar ko'paydi.
Kam texnik xizmat va uzoq umr
Tuzilma oddiy va modulli (masalan, mustahkamlangan valfli qopqoq kabi), bu tezkor ravishda defektsiya va parvarish qilishni qo'llab-quvvatlaydi;
Oqimga chidamliligi kichik, ochilish vaqti va yopilish vaqtlari qisqa (faqat valf vertikasi vertikal ravishda ko'tarilishi kerak) va tez-tez operatsiya tufayli muhrlash yuzasi shikastlanishi.
