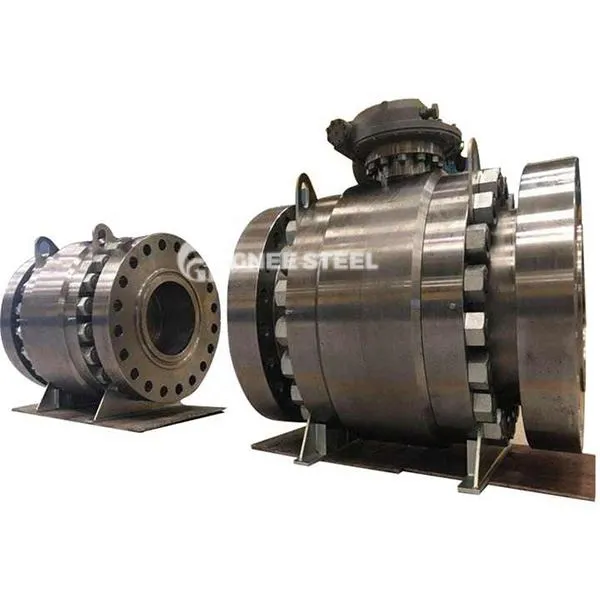

Quyma po'lat trunion o'rnatilgan to'p klapan

Streel trunonion to'p klavi belgilangan ball klapanidir. Uning to'pi katta va pastki valliklar bilan valfning markaziga o'rnatilgan. O'rta bosim ostida suzuvchi valvachilik o'rindiqlari harakatlanadi va ikki tomonlama muhrlashga erishish uchun to'pni bosadi. U yuqori bosimli, katta diametrli va shaharlararo quvurlar uchun maxsus mo'ljallangan.

Asosiy tuzilma

Valve tanasi va to'pi:
Valf tanasi quyilgan po'lat po'lat (WCB), zanglamaydigan po'latdan yasalgan (304 / 316l) yoki soxta po'latdan yasalgan va to'pning yuzasi qattiq qorin bo'shlig'ida kızisılığıning qalpoqchisidir.
Trunnion (yuqori va pastki valliklar) to'pni almashtirish va muammolarni kamaytirish uchun to'pni mahkamlang.
Sudlarni yig'ish:
Suzuvchi va kvadrat o'rindiq joyi: o'rta bosim o'tkazib yuborilgan to'p, to'p ikki tomonlama muhrlashni qo'llab-quvvatlaydigan o'zini siqish muhrini shakllantirish uchun bosiladi.
O't o'chiruvchilar: olov bo'lsa, valfli o'lik va valf tanasi metall muhrni hosil qiladi (API 607 ​​standartiga muvofiq).

Tana materiallari: uglerod po'lat, zanglamaydigan po'lat, qotishma po'lat, dupleks po'lat va boshqalar.

Yopishtirilgan kaptar va bo'lingan tanasi, ichkarida mahkamlangan to'p

Chiqarilgan zarbalar va yong'in xavfsiz dizayni

Kam emissiya Pastki qadoqlash va anti-statik dizayn

Mijozning talabiga binoan yumshoq muhrlash yoki qattiq muhrlash

To'liq port yoki portlash port dizayni

Hajmi oralig'i: NPS 2 "~ 40"; Dn50 ~ dn1000

Bosim reytingi: 150-sinf 1500; Pn16 ~ pn100

Oxirgi turi: RF, FF, RTJ, bw

Ishlash tartibi: qurtlar uzatmasi, gayka, elektr, pnevmatik va boshqalar.



Quyma po'lat trunion o'rnatilgan to'p klapan



Arizalar

Neft-kimyo sanoati: yuqori bosimli xom neft / tabiiy gaz quvuri kesilishi va reaktor o'rtacha nazorati. Uzoq masofali quvur: katta diametri (DN {{{{{{{}}) 600 va yuqori bosimli muhitdan yuqori bo'lgan suv va gazni uzatish loyihalari. Sanoat uskunalari: qaynatgich bug'lari, ichiga olingan ataladigan atirlar tashish. ‌
Afzalliklari

Ishonchli muhrlash: Berirektsiya muhrlash dizayni, 0} 0}} dan kam yoki unga teng bo'lgan oqish darajasi. 01ml / min. Uzoq umr: Qattiq muhrlash va yopilish hayoti 100 dan oshadi, {{3} {{3} dan oshadi va yumshoq muhrning almashtirish tsikli 3 ~ 5 yil. Moslashuvchan o'rnatish: Hech qanday cheklovlar gorizontal yoki vertikal ravishda o'rnatilishi mumkin
