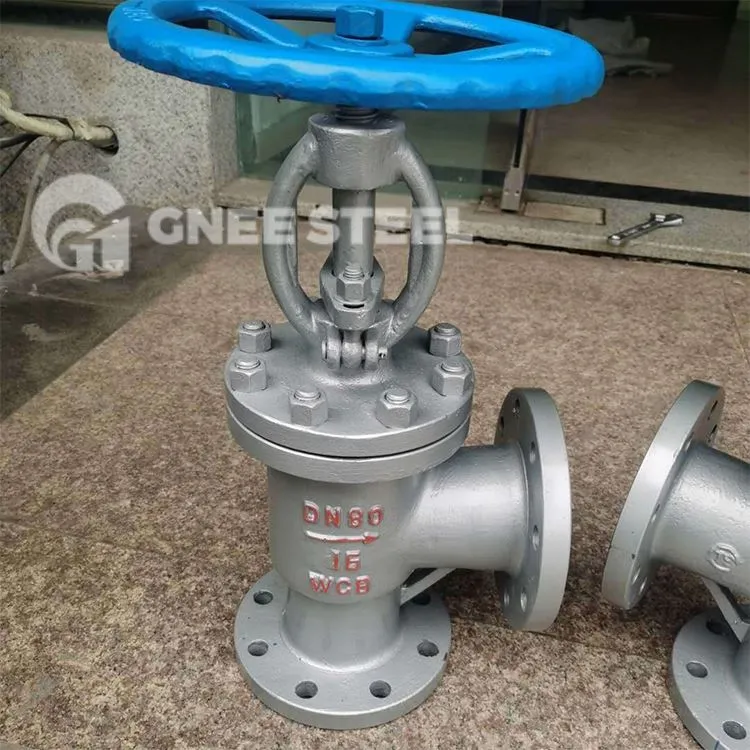

Burchakli globus klapan ochiq, vana qopqog'ining ochilish balandligi, nominal diametri 25% dan 30% gacha, oqim maksimal darajaga yetdi, vana to'liq ochiq holatga keldi. Shunday qilib, globus klapanining to'liq ochiq holati valfning zarbasi bilan aniqlanishi kerak.
- Spetsifikatsiya
Hajmi diapazoni: 1/2〞~24〞 (DN15~DN600)
Sinf diapazoni: CLASS 150~ CLASS 2500 (PN10~PN420)
Dizayn STD.: API 600/ ASME B16.34
- Xususiyatlari va afzalliklari
Xizmat qilish va ta'mirlash oson
Yaxshi yopish qobiliyati
Poyaning qisqaroq sayohati
Bir nechta uslublar mavjud
Yaxshi tebranish qobiliyati
Tekshirish valfi sifatida foydalanish mumkin
- Burchakli globus valfini qanday tanlash mumkin?
Burchakli globus valfini tanlashning ba'zi asosiy mezonlari
Tanlangan valfning maqsadi, ish sharoitlari va ishlash va nazorat qilish usullari bo'yicha tanlash.
Ishchi muhitning xususiyatlariga ko'ra tanlash, ya'ni ish bosimi, ish harorati, korroziy xususiyatlar, o'rta yopishqoqlik, qattiq zarrachalarni o'z ichiga oladimi yoki zaharli, yonuvchan, portlovchi va hokazo.
Oqim qarshiligi, joy almashish, oqim xususiyatlari, muhrlanish darajasi kabi suyuqlik xususiyatlarining talablariga muvofiq valflarni tanlash.
O'rnatish hajmi va tashqi o'lcham talablariga, ya'ni nominal diametrga, ulanish usuliga, quvur liniyasi bilan ulanish o'lchamiga, tashqi o'lchamlarga yoki vazn cheklovlariga ko'ra tanlanadi.
Vana mahsulotining ishonchliligi, xizmat muddati va elektr jihozlarining portlashdan himoyalangan ishlashi uchun boshqa talablar asosida tanlash.
-
Burchakli o'rindiqli klapanlar va globus klapanlari
Ushbu klapanlarning asosiy dizayni globus klapanlari bilan bir xil, ammo ular suyuqlik oqimi yo'nalishi bo'yicha tubdan farq qiladi, chunki burchakli valfda suyuqlik 90 gradusga buriladi. Ushbu turdagi valflarda oqimga qarshilik globus klapaniga qaraganda kamroq bo'lib, u tirsak bilan almashtiriladi. O'rnatish vaqtini tejashga qo'shimcha ravishda, burchakli vanalar quvur liniyasidagi armatura sonini kamaytiradi. Burchakli klapanlar pulsatsiyalanuvchi oqimlari bo'lgan ilovalarda ham qo'llanilishi mumkin, chunki ular bunday oqimlarning loy ta'sirini bartaraf etishga qodir.
Agar quvur liniyasining egilishida globus klapan o'rnatilgan bo'lsa, burchak naqshli tanasi ikkita afzallik beradi. Birinchidan, burchak naqshli dizayni standart naqsh dizayniga qaraganda oqimga nisbatan kamroq qarshilik ko'rsatadi. Ikkinchidan, burchak naqshli dizayni quvur bo'g'inlari sonini kamaytiradi va tirsaklarga bo'lgan ehtiyojni yo'q qiladi.
