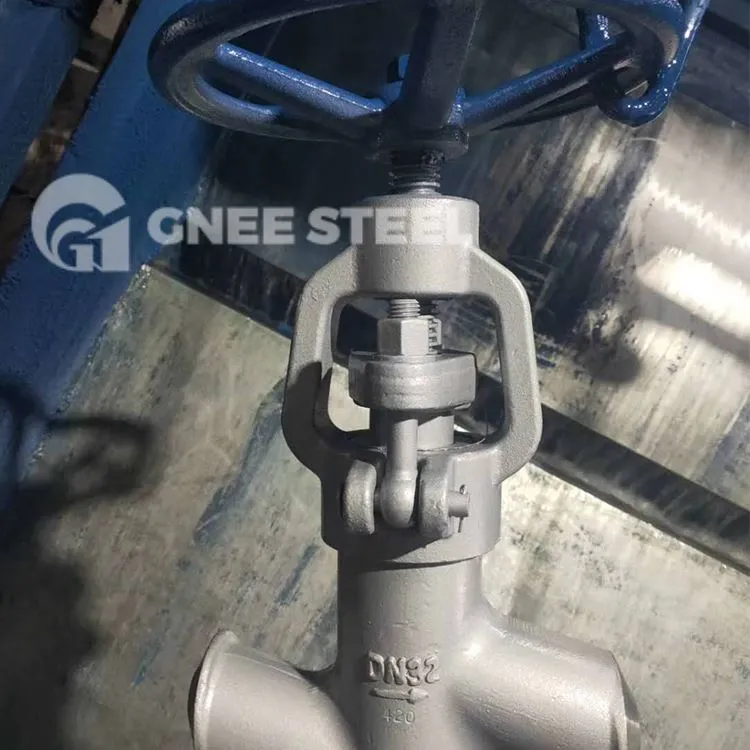

Yuqori bosimli globus klapan ochiq, vana qopqog'ining ochilish balandligi, nominal diametri 25% ~ 30% uchun, oqim maksimal darajaga yetdi, vana to'liq ochiq holatga keldi. Shunday qilib, globus klapanining to'liq ochiq holati valf qopqog'ining zarbasi bilan aniqlanishi kerak
Spetsifikatsiya
Bosimli muhr qopqog'i
Hajmi diapazoni: NPS 2 dan NPS 24 gacha
Sinf diapazoni: 900 LB dan 2500 LB gacha
Dizayn STD.: API600/ ASME B16.34
Texnik ma'lumotlar
Material:
16 Mo 3 , 1.5415 - 530 daraja
13 CrMo 4-5 , 1.7335 - 550 daraja
10 CrMo 9-10 , 1.7380 - 580 daraja
15 NiCuMoNb 5 , 1.6368 - 450 daraja
X 10 CrMoVNb 9-1, , 1.4903 - 650 daraja
X 10 CrMoVNb 9-2, , 1.4901 - 650 daraja
Shakl:
Yuqori bosimli globus klapanlari. seriyali buklet 7641.1 payvandlash uchlari bilan
Nominal hajmi:
DN% 7b{0}} DN65
Nominal bosim:
PN% 7b{0}} PN500
Variantlar:
Ixtiyoriy versiyalar mumkin.
Yuqori harorat va yuqori bosimli ajratuvchi valf tuzilishi xususiyatlari
1, hech qanday o'rta gardish qisqich pin turi, ichki ip va kalit aloqalari, o'rta gardish murvat ulanishi va boshqa tuzilmalardan foydalanish.
2, valf tanasi, valf qopqog'ini qayta ishlash avtomatik chiziqda, engil vazn, ishlov berish aniqligi va boshqa xususiyatlarga ega.
3, valf o'rindig'i, valfni yopish yuzasi rangli kobalt asosidagi karbid plazma purkagichli payvandlash va aşınmaya bardoshli, tirnalishga qarshi ishlashga aylanadi.
4, korroziyaga chidamli nitridlash bilan ishlov berish orqali vana poyasining yuzasi.
5, quvur liniyasidagi har qanday holatda o'rnatilishi mumkin
Pastdan yuqoriga qarab oqimga DN80 muhitidan kamroq yoki unga teng (musbat oqim "pastdan yuqoriga")
DN100 dan kattaroq yoki unga teng bo'lgan media oqimi yuqoridan pastgacha (qarshi oqim "yuqori va past").
Globus darvozasi valfi
